| Termotransferové tiskárny řady SQUIX 2
Tiskárny řady SQUIX 2 jsou inteligentní termotransferové tiskárny pro potisk etiket. Mohou být připojeny k osobním počítačům typu PC s OS Windows, Mac OS nebo Linux a dále k systémům typu IBM nebo SAP R/3. Tiskárny umožňují potisk etiket různých velikostí a lze je ovládat programy pro editaci etiket (např. program cabLabel S3). K tiskárnám může být připojena standardní klávesnice IBM PC přes standardní USB rozhraní. Tiskárny lze využít i jako autonomní systém. Formáty etiket nebo data lze uložit do paměťové karty typu SD nebo USB Flash zasunuté do tiskárny. Operátor může zadávat vstupní data, tisknout různé etikety. Tiskárny řady SQUIX 2 podporují všechny východní a západní Evropské jazyky při zobrazení hlášení na barevném dotykovém grafickém LCD displeji. Operátor si vybere svůj vlastní jazyk.
Všechny typy tiskáren řady SQUIX 2 jsou dodávány ve dvou základních provedeních lišících se výbavou tiskárny:
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tiskárny řady
SQUIX 2 od firmy
 |
|
|
|
|
|
|
|
|
|
| Database
Connector |
| Smart Factory -
Síťový tisk s protokolem OPC UA |
Tiskárny řady
SQUIX 2 mají kompatibilní programovací jazyk "J-Script" s řadou tiskáren
Dále podporují emulaci
programovacího jazyku ZPL tiskáren typu Zebra.
Tiskárna je vybavena abc Basic překladačem.
Formát etikety může obsahovat i příkazy jazyka abc Basic. abc Basic umožňuje
vytvářet interaktivní aplikace běžící přímo na tiskárně.
Tiskárny
řady SQUIX 2 připojené k síti přes rozhraní Ethernet nebo bezdrátové
rozhraní WLAN umožňují
konfiguraci tiskárny přes Intranet nebo Internet. Přes FTP protokol lze
nahrávat nový Firmware a udržovat obsah paměťové karty typu SD.
Tiskárna může hlásit svůj stav protokolem SMTP ve formě E-mailu nebo prostřednictvím
internetové služby Web Services tiskárny využívající standardního
jazyka WSDL a standardního protokolu SOAP podporovaného všemi významnými
softwarovými výrobci (Microsoft, SAP, Oracle, IBM, atd.).
Všechny typy tiskáren řady
SQUIX 2 mohou být ovládány z počítače
PC pomocí speciálního tiskového programu nebo z
běžného textového
editoru pro Windows přes jednoduchý
Network
Manager (připravuje se)
Program "DB Connector" umožňuje tiskárnám řady SQUIX 2
pracujícím v autonomním režimu získávat data přes adresu TCP/IP přímo z centrálního
databázového SQL serveru a tisknout je na etikety. Tiskárna na základě
zadaných vstupních dat získá prostřednictvím SQL dotazu ve formátu
etikety odpovídající data ze síťového SQL serveru.
Tiskárny
řady SQUIX 2 podporují od verze firmware 5.25 otevřenou komunikační
platformu a jednotnou architekturu pod označením OPC UA. Tato
platforma umožňuje komunikovat mezi stroji a komponentami různých výrobců
v průmyslových sítích. Tiskárny Cab se mohou nyní začlenit do
řídícího systému založeném na průmyslovém standardu INDUSTRY
4.0. Tiskárna se může v průmyslové síti chovat jako OPC UA
server nebo klient.
Význačné vlastnosti tiskáren řady SQUIX 2:
|
|
|
Zcela nová konstrukce uchycení tiskové hlavy umožňuje snadné a přesné seřízení tiskárny pro jednotlivé šířky potiskovaných matriálů. |
|
Kompaktní a masivní konstrukce tiskáren řady SQUIX 2 je vhodná pro výrobní a průmyslové podniky, ale i do kanceláře. Vyžaduje menší pracovní prostor. |
|
Robustní konstrukce ze slitiny hliníku zajišťuje stálost kvality tisku a umožňuje vysoký tiskový výkon. |
|
|
| Texty i grafiku lze ukládat do paměťové karty typu SD zasunuté zezadu do tiskárny. |
|
Žádné čekání na tisk - rychlý přenos dat s rychlým 32 bitovým procesorem a velkou pamětí |
|
|
| Všechna standardní rozhraní (sériové RS232, USB pro připojení k PC, síťové rozhraní Ethernet a 1xUSB vpředu + 2x USB vzadu pro připojení klávesnice a snímače čárového kódu, zásuvka pro paměťovou kartu typu SD, USB rozhraní pro periferie s napájením 24V) a přídavná rozhraní (rozhraní pro výběr a tisk 16-ti druhů etiket uložených na paměťové kartě pomocí vstupních signálů, bezdrátové síťové rozhraní WLAN-USB Adapter 802.11 b/g/n (2,4GHz), bezdrátové síťové rozhraní WLAN-USB Adapter 802.11b/g/n (2,4 GHz) + 802.11a/n/ac (5 GHz), BlueTooth-USB Adapter, karta digitálního I/O rozhraní). |
|
|
|
|
|
|
U
typu SQUIX 2 je možná velmi jednoduchá změna rozlišení
tiskové hlavy 300dpi a 600dpi pouhou výměnou tiskové hlavy bez použití
specielního nářadí a nutnosti seřizování tiskárny.
Ovládání menu tiskáren pomocí
dotykového displeje je tak jednoduché
jako ovládání moderního mobilního telefonu.
Jednoduchá
kontrola a čištění senzoru etiket.
Nový
grafický LCD displej. Na displeji je stálá signalizace stavu
požadovaných vlastností tiskárny pomocí grafických symbolů.
Nastavovací menu tiskárny je doplněno o grafické symboly jednotlivých
nastavení.
Jeden
klíč na seřizování a opravy tiskáren. Na tiskárnách jsou použity šrouby s
jednotnou hlavou. Tiskárny lze seřizovat a opravovat s použitím jediného klíče,
který je uchycen na těle tiskárny.
Vynikající kvalita termo a termotransfer tiskáren řady SQUIX 2 umožňuje tisknout všechny typy písma, čárových kódů
i dvourozměrných a grafiky s přesným
umístěním v nejvyšší kvalitě tisku. Tiskárny řady SQUIX 2 jsou ideální řešení i pro tisk
nejsložitějších etiket.
Rozhraní tiskáren řady SQUIX 2
Standardní rozhraní
(5 - sériové RS232, 3 - USB pro připojení k PC, 4 - síťové rozhraní
Ethernet a 2 - 2x USB (vzadu) + 1x USB (vpředu) pro připojení
klávesnice a snímače čárového kódu, 1 - zásuvka pro paměťovou kartu typu
SD, 6 - digitální I/O rozhraní (volitelné), USB rozhraní pro periferie s
napájením 24V) lze dodatečně doplnit o některé z volitelných přídavných rozhraní
(rozhraní pro výběr
a tisk 16-ti druhů etiket uložených na paměťové kartě pomocí
vstupních signálů, bezdrátové síťové
rozhraní WLAN-USB Adapter 802.11 b/g/n (2,4GHz), bezdrátové síťové rozhraní WLAN-USB Adapter 802.11b/g/n (2,4
GHz) + 802.11a/n/ac (5 GHz), BlueTooth-USB Adapter.
Provedení přídavných rozhraní pro výběr a tisk 16-ti druhů etiket z paměťové karty, WLAN-USB Adapter 802.11b/g/n (2,4 GHz) + 802.11a/n/ac (5 GHz) a BlueTooth-USB Adapter.
Přídavná zařízení mohou být dodána později dle požadavků
Řezačka
Tiskárny řady SQUIX 2 mohou být jednoduše doplněny o výkonnou řezačku etiket. Pás etiket nebo souvislý materiál může být potom řezán po jedné etiketě nebo na konci tiskové dávky.
Interní navíječ
Tiskárna
SQUIX 2 ve verzi "P" může být doplněna o vodící plech
interního navíječe. Vytištěné etikety potom mohou být navíjeny na interní
navíječ do max. návinu role etiket 140 mm.
Kontrolní snímač čárového kódu
Tiskárna
SQUIX 2 může být vybavena kontrolním snímačem čárového kódu, který
zajistí průběžnou kontrolu jednoho vytištěného čárového kódu na
etiketě. Snímač může
kontrolovat čitelnost čárového kódu včetně porovnání nasnímaných dat
s daty zadanými k tisku do tiskárny. V případě sejmutí chybných dat z čárového
kódu nebo nečitelnosti čárového kódu se tiskárna zastaví s hlášením
chybového stavu. Obsluha může závadu odstranit a znovu vytisknout
etiketu.
Ruční nebo automatický odlepovač etiket
Tiskárny
řady SQUIX 2 ve verzi "P" mohou se senzorem ručního nebo automatického
odlepovače nabízet jednotlivé odlepené etikety. Ruční adaptér je vybaven
senzorem sledujícím zda je etiketa již odebrána a vydává pokyn k vytištění
a odlepení další etikety. Automatický odlepovač je ovládán externím signálem
např. od etiketovače.
Podkladový materiál je navíjen na trn interního navíječe.
Digitální I/O rozhraní
Tiskárny
řady SQUIX 2 mohou být volitelně vybaveny digitálním I/O rozhraním.
Tiskové úlohy mohou být pak spouštěny přes toto rozhraní prostřednictvím
PLC, externím senzorem nebo nožním spínačem. Zároveň toto rozhraní umožňuje
zjistit stav tiskárny a její chybová hlášení.
Externí ovládací panel tiskárny
Externí ovládací panel pro tiskárny
řady SQUIX 2 umožňuje ovládat tiskárnu ze vzdáleného místa přes rozhraní
USB2.0. Je volitelně dodáván s kabelem o délce 1,8m, 3m a
5m.
Antistatický kartáč
Tiskárny
mohou být jednoduše vybaveny antistatickým kartáčem při potiskování
materiálů podporujících vytváření nežádoucích elektrostatických nábojů,
které způsobující problémy s řádným vedením potiskovaného materiálu.
Specielní senzory etiket
K
tiskárnám lze dodat upravené verze optického senzoru
mezer mezi etiketami pro
konkrétní specielní materiály. Např. pro pás materiálu s reflexními značkami
shora,
lze dodat senzor se snímáním značek shora.

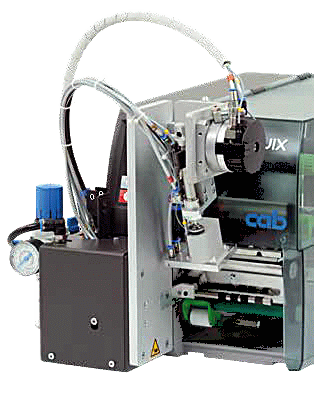

Aplikátor etiket
Tiskárny řady
SQUIX 2 mohou být vybaveny
pneumatickým
aplikátorem etiket.
Tiskne a lepí etikety na výrobky nebo balíky.
Vstup dat z klávesnice, snímače čárového kódu ale i z váhy.
Pro zadávání vstupních dat do tiskárny není
počítač nezbytný ! Stačí pouze připojit externí standardní klávesnici PC
nebo snímač čárového kódu
přes standardní rozhraní USB nebo váhu. Pak
můžete snímat čárové kódy, zadávat data z klávesnice nebo vážit zboží.
Pro uchování formátů etiket lze s výhodou
využít paměťové karty. Formát etikety se načítá z paměťové
karty a proměné lze zadat z klávesnice nebo sejmout snímačem čárového kódu.
Paměťová karta
S paměťovou kartou
typu SD
(do 512 GB) lze provozovat tiskárny
zcela autonomně bez PC. Formáty etiket jsou nahrány z počítače PC do karty a můžou
být vyvolány kdykoliv pomocí dotykového displeje nebo klávesnice na tiskárně.
Spotřební materiál
Potiskovat lze pásy
etiket, kartiček nebo souvislé materiály. Materiál může
být papír, termopapír (tisk bez barvící pásky) a různé plastové materiály. Pro
potisk jednotlivých materiálů existuje celá škála typů barvících
pásek včetně barevných (tiskne se vždy jednou barvou).
Specielní programy pro tisk etiket
Pokud
máte nadstandardní požadavky na přípravu etiket můžete s tiskárnou využít i specializované
editory etiket. např. program PrintLabel
(český), Cablabel S3
(zahraniční), Easylabel
(zahraniční), Codesoft
(zahraniční) a NiceLabel (zahraniční).
Technická
specifikace tiskáren řady SQUIX 2
|
 Stažení originálního informačního letáku tiskáren řady SQUIX 2 (německy) (1265 KB .pdf)* |
