Automatická vysokorychlostní etiketovací hlava IXOR

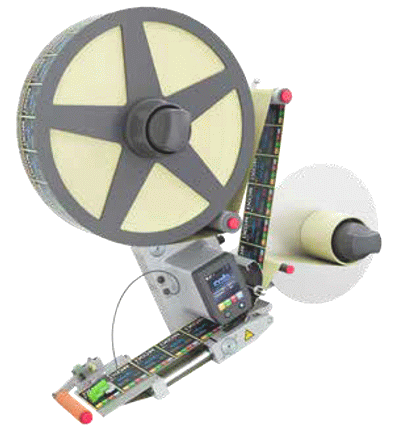

Automatická vysokorychlostní etiketovací hlava IXOR 124L s odvíječem etiket o průměru 310 mm ve vertikální montáži.Automatická vysokorychlostní etiketovací hlava IXOR od firmy Cab. Umožňuje jednoduché nalepování předem natištěných etiket na předměty rychlostí až 2400 etiket/ min. Etiketovací hlava umožňuje plně kontrolovat proces lepení etiket. Ovládací panel je vybaven barevným dotykovým grafickým 3.5" LCD displejem, ovládáním etiketovací hlavy je obdobné jako na chytrém telefonu s přímým přístupem k jednotlivým položkám menu.

Automatická vysokorychlostní etiketovací hlava IXOR 124R s odvíječem etiket o průměru 310 mm ve vertikální montáži.Etiketovací hlava IXOR pro automatické rychlé nalepování etiket na obaly i výrobky. Etikety lze etiketovací hlavou nalepit pouze na stejně vysoké předměty. Etiketa je na odlepovací hraně etiketovací hlavy odlepena z podkladového materiálu a pomocí přítlačného aplikačního válečku přilepena na pohybující se předmět.

Etiketovací hlava IXOR má modulární konstrukci umožňující značnou variabilitu výsledné sestavy etiketovače. Součástí etiketovací hlavy IXOR je bohaté specielní příslušenství.

Etiketovací hlava IXOR může být volitelně vybavena odvíječem etiket umožňujícím založit maximální návin role etiket 310/ 410 mm.

Rychlost podkladového materiálu etiket během nalepování etiket etiketovací hlavou IXOR může dosahovat maximální rychlosti až 50/ 100/ 150/ 200 m/ min. v závislosti na konkrétním konfiguraci mechaniky etiketovací hlavy.

Celý cyklus nalepení etikety může být optimalizovaný během zkušebního provozu z ovládacího panelu etiketovací hlavy. Stav etiketovací hlavy je průběžně zobrazován na barevném dotykovém LCD displeji včetně počtu nalepených etiket.

Pro kontrolu celého procesu polepení a synchronizaci s výrobní linkou je etiketovací hlava IXOR vybavena PLC rozhraním. Toto rozhraní poskytuje veškeré potřebné informace o stavu hlavy a umožňuje řídit zahájení a průběh nalepení etikety na polepovaný předmět. Z ovládacího panelu etiketovací hlavy IXOR lze zvolit rychlost etiketování a nastavit požadovanou polohu etikety pro nalepení.



Jednotlivé typy etiketovacích hlav od sebe liší různou povolenou maximální šířkou etiket a orientací mechaniky:

IXOR 124L - etiketovací hlava pro etikety maximální šíře 120 mm, orientace mechaniky levá

IXOR 124R - etiketovací hlava pro etikety maximální šíře 120 mm, orientace mechaniky pravá

IXOR 186L - etiketovací hlava pro etikety maximální šíře 182 mm, orientace mechaniky levá

IXOR 186R - etiketovací hlava pro etikety maximální šíře 182 mm, orientace mechaniky pravá

IXOR 248L - etiketovací hlava pro etikety maximální šíře 244 mm, orientace mechaniky levá

IXOR 248R - etiketovací hlava pro etikety maximální šíře 244 mm, orientace mechaniky pravá

IXOR 310L - etiketovací hlava pro etikety maximální šíře 182 mm, orientace mechaniky levá

IXOR 310R - etiketovací hlava pro etikety maximální šíře 182 mm, orientace mechaniky pravá

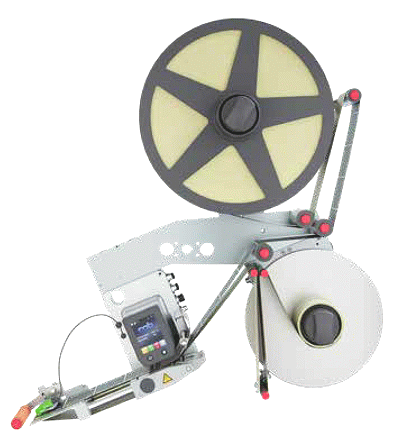

Automatická vysokorychlostní etiketovací hlava IXOR 124L s odvíječem etiket o průměru 410 mm ve vertikální montáži.

Význačné vlastnosti:

Vysokorychlostní etiketovací hlava poháněná servo motorem.
Předtištěné etikety mohou být rychle a přesně aplikovány na výrobky nebo obaly.
Modulární konstrukce.
Hloubka šasi 54 mm pro zabudování do etiketovacího stroje.
Intuitivní ovládání je obdobné jako na chytrém telefonu.
Rozhraní WLAN
Volitelná maximální šířka pásu etiket od 124 mm do 310 mm.
Volitelný návin role etiket až 310/ 410 mm

 Automatická vysokorychlostní etiketovací hlava IXOR 186L s odvíječem etiket o průměru 410 mm v horizontální montáži.

Typ

IXOR 124

IXOR 186

IXOR 248

IXOR 310

Maximální rychlost posuvu až 50/ 100/ 150/ 200 m/ min. v závislosti na konfiguraci etiketovací hlavy
Maximální výkon až 2400 etiket/ min.
Režim nalepení etikety Automatický
Orientace mechaniky levá/ pravá
Montáž vertikální / horizontální
Senzor polohy etiket průsvitový včetně kapacitního a ultrazvukového
Displej dotykový barevný LCD 3.5" QVGA (54x70 mm)
Tlačítka ON a FEED
Rozhraní Digital I/O, Analogový (0 - 10V/ 0 - 24V) pro parametry rychlost, start, stop, WLAN, Periférní (pro USB výstražné světlo a aplikátor), pro koncový senzor pásu etiket, pro spouštěcí senzor, pro synchronizaci rychlosti, RS232/ RS485 a volitelná rozhraní Ethernet M12 a Profibus DP V1, ProfiNet, DeviceNet, Ethernet/ IP, Modbus, EtherCat
Všechna rozhraní mají galvanické oddělení od vnitřních obvodů etiketovací hlavy.
Materiál Role etiket z termo papíru, normálního papíru, plastové materiály PET, PE, PP, PVC, PU
Tloušťka materiálu 0,055 - 1 mm
Gramáž materiálu 60 - 700 g/ m²
Maximální šířka etiket 120 mm 182 mm 244 mm 306 mm
Maximální šířka pásu etiket 124 mm 186 mm 248 mm 310 mm
Maximální výška etiket 5 - 6000 mm
Maximální návin role etiket 310/ 410 mm 410 mm
Průměr středu role etiket 76/ 152 mm
Rozměry pro role 310 mm 600 x 600 x 266 mm 600 x 600 x 328 mm 600 x 600 x 390 mm -
Rozměry pro role 410 mm 700 x 680 x 266 mm 700 x 680 x 328 mm 700 x 680 x 390 mm 825 x 925 x 452 mm
Hmotnost 14 kg 14,5 kg 15 kg 32 kg
Napájecí napětí 100 - 240 V/ 50-60 Hz
Krytí IP 66, NEMA 250 typ 12
Provozní teplota 0° - 40° C
Vlhkost 10 - 85 %
Homologace CE, FCC třídy A, ICES 3, CB, UL, CCC
