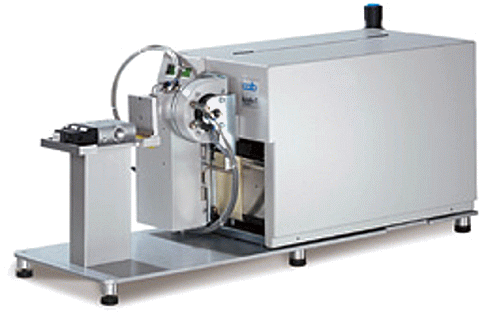

Aplikátor etiket Typu 3200/ 3100
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Aplikátor
etiket typu 3200/ 3100 od firmy Cab
nabízí v kombinaci s tiskárnou řady
Typ |
3200 |
3100 |
|---|---|---|
Přítlačná hlava |
Foukací hlava |
|
| Popis funkce | Při lepení vyvíjí mírný tlak na
polepovaný předmět. Během pracovního cyklu aplikátoru musí zůstat polepovaný předmět v klidu na pevné předem definované pozici. Polepované předměty musí mít stejnou výšku. Pracovní plocha přítlačné hlavy je pokryta pružnou pěnou zakrytou teflonovou fólií ve které jsou otvory pro podtlakové kanálky. Etiketa je po vytištění přisáta k povrchu přítlačné hlavy. Následně je pootočena do požadovaného směru a vystavena na mírný dotek hlavy s povrchem polepovaného předmětu. Etiketa je uvolněna z přítlačné hlavy zrušením podtlaku. Přítlačná hlava se vyrábí pro daný rozměr etikety podle přání zákazníka. |
Při lepení nevyvíjí tlak na polepovaný
předmět. Tento typ hlavy je vhodný i pro velmi citlivé předměty na tlak. Během pracovního cyklu aplikátoru může zůstat polepovaný předmět v klidu na pevné předem definované pozici nebo může být v rovnoměrném pohybu. Polepované předměty musí mít stejnou výšku. Foukací hlava s přisátou vytištěnou etiketou se pootočí do požadovaného směru. Ve vzdálenosti cca 10 mm od polepovaného předmětu je etiketa tlakovým vzduchem fouknuta na polepovaný předmět. Foukací hlava se vyrábí pro daný rozměr etikety podle přání zákazníka. |
| Šířka etikety | 12 - 112 mm | |
| Výška etikety | 5 - 70 mm | 12 - 70 mm |
| Zdvih válce | 10 mm | - |
| Tlak vzduchu | 5 - 6 bar | |
| Požadovaný tvar povrchu předmětu | plochý | |
Výška předmětu |
||
| Proměnná | - | |
| Pevná | * | |
Stav předmětu při polepování |
||
| V klidu | * | * |
| V pohybu | - | * |
| V rotačním pohybu | - | - |
Směr aplikace etikety na předmět |
||
| Vertikální shora | - | - |
| Vertikální zdola | * | - |
| Horizontální | * | * |
| Přes hranu | - | - |
Volitelné příslušenství aplikátoru
Ruční/ Nožní aktivační tlačítko
Pro
poloautomatický provoz aplikátoru lze dodat ruční nebo nožní aktivační
tlačítko. Stiskem aktivačního tlačítka připojenému k tiskárně s aplikátorem
typu 3200/ 3100 lze ručně zahájit cyklus vytištění a
nalepení etikety na polepovaný předmět.
Optická závora
Pro
automatický provoz aplikátoru na automatické výrobní lince lze dodat
optickou závoru. Předmět na výrobním pásu zahájí cyklus automatického
polepení etiketou přerušením paprsku optické závory.
