Značkovací laser FL+ 10, 20, 30 a 50W

Přesné, rychlé, ekonomické - vláknové lasery od firmy Cab

Produktivita a kvalita laserového značení je převážně závislá na výstupním výkonu laseru a zaostření jeho parsku. Značkovací lasery FL+ od firmy Cab jsou ytterbiové vláknové lasery s diodovou pumpou, vzduchovým chlazením, poskytují nejvyšší kvalitu laserového paprsku a impulsní špičkový výkon. Maximální výstupní výkon laseru může být vybrán od 10W až do 50 W.
Volba vhodné plano-sférické čočky umožňuje provádět laserové značkování na ploše od 69x69 až do 290x290 mm. Lasery se používají ke značení plastů, kovů a barevně potažených povrchů.
Značkovací laser se skládá ze dvou modulů (skříněk): laserová hlavy a řídicí jednotky s integrovaným zdrojem laserovým zdrojem. Laserová hlava může být v namontována v každé poloze.
Řídicí jednotka s integrovaným laserovým zdrojem je k dispozici v provedení R (rack), které může být montováno do racku 19" palců nebo stát samostatně. Komplexním značkovacím programem cabLase Editor 5 lze vytvořit grafický návrh vzhledu výsledného značení, řídit a kontrolovat vlastní laserové značení.

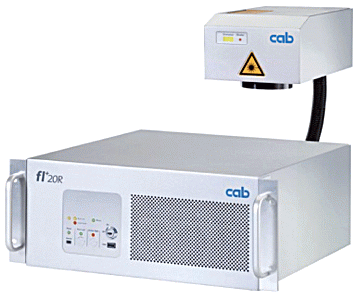

Značkovací laser FL+R s řídící jednotkou v provedení Rack:

Značkovací laser FL+R s řídící jednotkou v provedení Rack

Volitelné příslušenství

Plano-sférické čočky F-Theta pro značkovací laser FL+

Plano-sférická čočka pro značkovací laser FL+Pro svazkování energie laserového parsku do jednoho bodu se používají různé specielní plano-sférické čočky. Podle požadované velikosti značkovacího pole se volí příslušný typ čočky. Menší značkovací pole poskytuje vyšší rozlišovací schopnost laseru.





Plano-sférické čočky F-Theta pro značkovací laser FL+

100.1

160.1

254.1

420.1

Pracovní vzdálenost 141±2 mm 202±4 mm 302±4 mm 541±10 mm
Velikost značkovacího pole 69 x 69 mm 112 x 112 mm 180 x 180 mm 290 x 290 mm
Průměr bodu ~ 0,025 mm ~ 0,035 mm ~ 0,05 mm ~ 0,085 mm
Rozlišení 1000 dpi 725 dpi 500 dpi 300 dpi



Video s praktickou ukázkou zabudování značkovacího laseru FL+ do robotického pracoviště a automatického laserového značení hliníkových výrobních štítků:



Video s praktickou ukázkou zabudování značkovacího laseru FL+ do robotického pracoviště s automatickým laserovým značením výrobků:



Video s praktickou ukázkou zabudování značkovacího laseru FL+ do robotického pracoviště vybaveného vibračním pásem a automatickým laserovým značením ocelových matic v průmyslovém bezpečnostním krytu LSG+100E:



Video s praktickou ukázkou zabudování značkovacího laseru FL+ do robotického pracoviště vybaveného plně automatickou manipulací a laserovým značením plastových identifikačních štítků v průmyslovém laserovém bezpečnostním krytu LSG+100E:

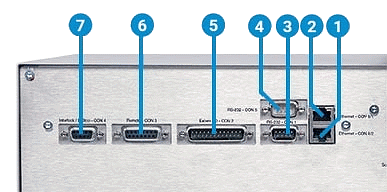

Popis rozhraní řídící jednotky značkovacího laseru FL+

Rozhraní řídící jednotky značkovací laseru FL+.
1 - Rozhraní Ethernet 10/ 100 base T pro komunikaci s nadřízeným PC

2 - Rozhraní Ethernet 10/ 100 base T pro komunikaci z a do zařízení

3 - RS232C port pro komunikaci z a do zařízení

4 - RS232C port pro komunikaci z a do zařízení

5 - Digitální I/O rozhraní pro kontrolu a sledování procesu značení poskytující 8 volně programovatelných vstupů a výstupů, ochranný obvod dle normy IEC 61131-2

6 - Vzdálená aktivace a kontrola laseru

7 - Externí vstup centrálního stopu



Doporučená minimální konfigurace řídícího počítače PC značkovacího laseru FL+

Počítač IBM PC/ AT kompatibilní s procesorem Intel Core i3-540 nebo vyšší, minimálně 1Gb RAM, doporučeno 2Gb RAM nebo více, minimálně 40Gb volného místa na disku, OS Microsoft Windows 7 Professional SP1 (32/ 64 bit), mechanika CD-ROM/ DVD pro instalaci SW, síťová karta Ethernet pro řízení laseru, USB port pro myš, klávesnici, paměťovou kartu typu Flash, RS232 port pro ovládání pohonu osy nebo laserového značkovače LM+, programové vybavení cabLase editor 5, monitor minimálně SVGA s doporučeným rozlišením 1280x1024.




Stažení originálního informačního
 letáku značkovacího laseru FL+ (anglicky)
(3360 KB .pdf)*


Stažení originálního informačního
 letáku značkovacího laseru FL+ (německy)
(3360 KB .pdf)*
