Termotransferové tiskárny řady SQUIX 6

SQUIX 6 s odtrhávací hranou.Tiskárny řady SQUIX 6 od firmy Cab jsou oproti stávajícím typům tiskáren řady A6+ vybaveny výkonnějším procesorem z automobilového průmyslu, barevným dotykovým grafickým 4.3" LCD displejem, ovládáním tiskárny obdobném jako na chytrém telefonu s přímým přístupem k jednotlivým položkám menu a s vylepšeným uchycením tiskové hlavy pro ještě uživatelsky snadnější výměnu tiskové hlavy.

Tiskárny řady SQUIX 6 jsou inteligentní termotransferové tiskárny pro potisk etiket. Mohou být připojeny k osobním počítačům typu PC s OS Windows, Mac OS nebo Linux a dále k systémům typu IBM nebo SAP R/3. Tiskárny umožňují potisk etiket různých velikostí a lze je ovládat programy pro editaci etiket (např. program cabLabel S3).

K tiskárnám může být připojena standardní klávesnice IBM PC přes standardní USB rozhraní. Tiskárny lze využít i jako autonomní systém. Formáty etiket nebo data lze uložit do paměťové karty typu SD nebo USB Flash zasunuté do tiskárny. Operátor může zadávat vstupní data, tisknout různé etikety. Tiskárny řady SQUIX 6 podporují všechny východní a západní Evropské jazyky při zobrazení hlášení na  barevném dotykovém grafickém LCD displeji. Operátor si vybere svůj vlastní jazyk.

Jednotlivé typy tiskáren se od sebe liší režimem tisku, šířkou tisku, rychlostí tisku a rozlišením tiskové hlavy:

SQUIX 6.3/ 200 - termo/ termotransfer tisk šířky 168mm při rozlišení 203dpi a rychlosti 250 mm/s

SQUIX 6.3/ 300 - termo/ termotransfer tisk šířky 162,6mm při rozlišení 300dpi a rychlosti 250 mm/s

Všechny typy tiskáren řady SQUIX 6 jsou dodávány ve dvou základních provedeních lišících se výbavou tiskárny:

Základní provedení s odtrhávací hranou - bez digitálního I/O rozhraní

S odlepovačem etiket (v typovém označení "P") - bez senzoru etiket a bez digitálního I/O rozhraní



Provedení tiskárny

SQUIX 4 v základním provedení. SQUIX 4/P s odlepovačem etiket.

Základní provedení (bez I/O rozhraní)

P - verze (bez I/O rozhraní)

Odtrhávací hrana * o
Interní navíječ - o
Odlepovač etiket - *
Řezačka o o
Externí navíječ o o
HF/ UHF RFID  snímač / zapisovač - -
Aplikátor etiket - o

* - standardní, o - volitelné

SQUIX 4/P - mechanika s odlepovačem etiket.

Video s prezentací tiskáren řady SQUIX 4:

Programování a řízení tisku:

Ukázka přímého programování s použitím jazyka tiskárny J-Script.Tiskárny řady SQUIX 6 mají kompatibilní programovací jazyk "J-Script" s řadou tiskáren A+. Programovací návod ke stažení zde. Emulace jazyka ZPL tiskáren Zebra. Dále podporují emulaci programovacího jazyku ZPL tiskáren typu Zebra.

Ukázka přímého programování s použitím jazyka tiskárny abc Basic.Tiskárna je vybavena abc Basic překladačem. Formát etikety může obsahovat i příkazy jazyka abc Basic. abc Basic umožňuje vytvářet interaktivní aplikace běžící přímo na tiskárně.

Webové rozhraní tiskárny.Tiskárny řady SQUIX 6 připojené k síti přes rozhraní Ethernet nebo bezdrátové rozhraní WLAN umožňují konfiguraci tiskárny přes Intranet nebo Internet. Přes FTP protokol lze nahrávat nový Firmware a udržovat obsah paměťové karty typu SD. Tiskárna může hlásit svůj stav protokolem SMTP ve formě E-mailu nebo prostřednictvím internetové služby Web Services tiskárny využívající standardního jazyka WSDL a standardního protokolu SOAP podporovaného všemi významnými softwarovými výrobci (Microsoft, SAP, Oracle, IBM, atd.).

Ovladač tiskárny pro OS Windows.Všechny typy tiskáren řady SQUIX 6 mohou být ovládány z počítače PC pomocí speciálního tiskového programu nebo zIdeové schéma tisku ze systému SAP R/3. běžného textového editoru pro Windows přes jednoduchý ovladač tiskárny případně z vyššího operačního systému jako je např. SAP R/3.

K tiskárnám řady SQUIX 6 jsou standardně dodávány i ovladače pro operační systémy typu Linux a Mac OS.

Program Network Manager.Network Manager (připravuje se)
Více síťových tiskáren lze efektivně centrálně řídit a kontrolovat z programu "Network Manager". Lze nahrávat nový Firmware a udržovat obsah paměťových karet typu SD. U tiskáren je zobrazen stav tiskárny.

Database Connector
Ideové schéma sítě s databázovým konektorem.Program DB Connector. Program "DB Connector" umožňuje tiskárnám řady SQUIX 6 pracujícím v autonomním režimu získávat data přes adresu TCP/IP přímo z centrálního databázového SQL serveru a tisknout je na etikety. Tiskárna na základě zadaných vstupních dat získá prostřednictvím SQL dotazu ve formátu etikety odpovídající data ze síťového SQL serveru.

Smart Factory - Síťový tisk s protokolem OPC UA
Protokol OPC UA podporovaný tiskárnami řady SQUIX.
Tiskárny řady SQUIX 6 podporují od verze firmware 5.25 otevřenou komunikační platformu a jednotnou architekturu pod označením OPC UA. Tato platforma umožňuje komunikovat mezi stroji a komponentami různých výrobců v průmyslových sítích. Tiskárny Cab se mohou nyní začlenit do řídícího systému založeném na průmyslovém standardu INDUSTRY 4.0. Tiskárna se může v průmyslové síti chovat jako OPC UA server nebo klient. Další informace o implementaci protokolu OPC UA v zařízeních Cab naleznete zde.

Industry 4.0 s Cab zařízeními.



Význačné vlastnosti tiskáren řady SQUIX 6:

Výměna tiskové hlavy.Tisková hlava.U typu SQUIX 6.3 je možná velmi jednoduchá změna rozlišení tiskové hlavy 203dpi a 300dpi pouhou výměnou tiskové hlavy bez použití specielního nářadí a nutnosti seřizování tiskárny.

Zcela nová konstrukce uchycení tiskové hlavy umožňuje snadné a přesné seřízení tiskárny pro jednotlivé šířky potiskovaných matriálů.

Kompaktní a masivní konstrukce tiskáren řady SQUIX 6 je vhodná pro výrobní a průmyslové podniky, ale i do kanceláře. Vyžaduje menší pracovní prostor.

Robustní konstrukce ze slitiny hliníku zajišťuje stálost kvality tisku a umožňuje vysoký tiskový výkon.

Menu tiskárny zobrazené na dotykovém displeji.Ovládání menu tiskáren pomocí dotykového displeje je tak jednoduché jako ovládání moderního mobilního telefonu.

Texty i grafiku lze ukládat do paměťové karty typu SD zasunuté zezadu do tiskárny.

Žádné čekání na tisk - rychlý přenos dat s rychlým 32 bitovým procesorem a velkou pamětí

Kontrola senzoru etiket.Jednoduchá kontrola a čištění senzoru etiket.

Všechna standardní rozhraní (sériové RS232, USB pro připojení k PC, síťové rozhraní Ethernet a 1xUSB vpředu + 2x USB vzadu pro připojení klávesnice a snímače čárového kódu, zásuvka pro paměťovou kartu typu SD, USB rozhraní pro periferie s napájením 24V) a přídavná rozhraní (rozhraní pro výběr a tisk 16-ti druhů etiket uložených na paměťové kartě pomocí vstupních signálů, bezdrátové síťové rozhraní WLAN-USB Adapter 802.11 b/g/n (2,4GHz), bezdrátové síťové rozhraní WLAN-USB Adapter 802.11b/g/n (2,4 GHz) + 802.11a/n/ac (5 GHz), BlueTooth-USB Adapter, karta digitálního I/O rozhraní).

Výměna tiskového válečku.Výměna tiskové hlavy.Žádná doba nečinnosti. Výměnu opotřebované tiskové hlavy nebo tiskového válce zvládne za velmi krátkou dobu sám uživatel bez specielního nářadí a bez prodlení může pokračovat v dalším tisku.

Displej tiskárny se zobrazení stavu tiskárny.Nový grafický LCD displej. Na displeji je stálá signalizace stavu požadovaných vlastností tiskárny pomocí grafických symbolů. Nastavovací menu tiskárny je doplněno o grafické symboly jednotlivých nastavení.

Seřizovací klíč tiskárny.Jeden klíč na seřizování a opravy tiskáren. Na tiskárnách jsou použity šrouby s jednotnou hlavou. Tiskárny lze seřizovat a opravovat s použitím jediného klíče, který je uchycen na těle tiskárny.



Fonty

Vynikající kvalita termo a termotransfer tiskáren řady SQUIX 6 umožňuje tisknout všechny typy písma, čárových kódů i dvourozměrných a grafiky s přesným umístěním v nejvyšší kvalitě tisku. Tiskárny řady SQUIX 6 jsou ideální řešení i pro tiskČárové kódy nejsložitějších etiket.







Rozhraní tiskáren řady SQUIX 6

Rozhraní tiskárny.Standardní rozhraní (5 - sériové RS232, 3 - USB pro připojení k PC, 4 - síťové rozhraní Ethernet a 2 - 2x USB (vzadu) + 1x USB (vpředu) pro připojení klávesnice a snímače čárového kódu, 1 - zásuvka pro paměťovou kartu typu SD, 6 - digitální I/O rozhraní (volitelné), USB rozhraní pro periferie s napájením 24V) lze dodatečně doplnit o některé z volitelných přídavných rozhraní (rozhraní pro výběr a tisk 16-ti druhů etiket uložených na paměťové kartě pomocí vstupních signálů, bezdrátové síťové rozhraní WLAN-USB Adapter 802.11 b/g/n (2,4GHz), bezdrátové síťové rozhraní WLAN-USB Adapter 802.11b/g/n (2,4 GHz) + 802.11a/n/ac (5 GHz), BlueTooth-USB Adapter.

Provedení přídavných rozhraní pro výběr a tisk 16-ti druhů etiket z paměťové karty, WLAN-USB Adapter 802.11b/g/n (2,4 GHz) + 802.11a/n/ac (5 GHz) a BlueTooth-USB Adapter.

Provedení výběrového rozhraní pro tisk 16-ti druhů etiket z paměťové karty typu SD.          Provedení přídavného rozhraní: BlueTooth-USB Adapter nebo WLAN-USB Adapter 802.11b/g/n (2,4 GHz)        Provedení přídavného rozhraní: WLAN-USB Adapter 802.11b/g/n (2,4 GHz) + 802.11a/n/ac (5 GHz).









Přídavná zařízení mohou být dodána později dle požadavků

ŘezačkaTiskárna s řezačkou CU400.

Tiskárny řady SQUIX 6 mohou být jednoduše doplněny o výkonnou řezačku etiket. Pás etiket nebo souvislý materiál může být potom řezán po jedné etiketě nebo na konci tiskové dávky.







Externí navíječ

Externí navíječ ER4200.Externí navíječ ER4300.Tak jako u všech typů tiskáren mohou být i tiskárny řady SQUIX 6 jednoduše doplněny i o externí navíječ etiket. Umožní navinout celý založitelný návin (max. 205mm nebo max. 300 mm podle typu externího navíječe) do tiskárny řady SQUIX 6.











Externí odvíječ

Externí odvíječ EU4390.Pro větší než založitelné náviny etiket (max. 390mm) mohou být tiskárny řady SQUIX 6 vybaveny externím odvíječem a navíječem etiket. Vzájemná optimální poloha tiskárny pro správné vedení pásu etiket z externího odvíječe a do externího navíječe je zajištěna distančními deskami.









Kontrolní snímač čárového kódu

Kontrolní snímač 1D a 2D čárového kódu CC100.Tiskárna s kontrolním snímačem 1D a 2D čárového kódu CC200-SQ.Tiskárna SQUIX 6 může být vybavena kontrolním snímačem čárového kódu, který zajistí průběžnou kontrolu jednoho vytištěného čárového kódu na etiketě. Snímač může kontrolovat čitelnost čárového kódu včetně porovnání nasnímaných dat s daty zadanými k tisku do tiskárny. V případě sejmutí chybných dat z čárového kódu nebo nečitelnosti čárového kódu se tiskárna zastaví s hlášením chybového stavu. Obsluha může závadu odstranit a znovu vytisknout etiketu.









Ruční nebo automatický odlepovač etiket

Senzor odlepovače etiket PS800.Senzor odlepovače etiket PS900.Tiskárny řady SQUIX 6 ve verzi "P" mohou se senzorem ručního nebo automatického odlepovače nabízet jednotlivé odlepené etikety. Ruční adaptér je vybaven senzorem sledujícím zda je etiketa již odebrána a vydává pokyn k vytištění a odlepení další etikety. Automatický odlepovač je ovládán externím signálem např. od etiketovače. Podkladový materiál je navíjen na trn interního navíječe.







Digitální I/O rozhraní

Digitální I/O rozhraní.Tiskárny řady SQUIX 6 mohou být volitelně vybaveny digitálním I/O rozhraním. Tiskové úlohy mohou být pak spouštěny přes toto rozhraní prostřednictvím PLC, externím senzorem nebo nožním spínačem. Zároveň toto rozhraní umožňuje zjistit stav tiskárny a její chybová hlášení.







Externí ovládací panel tiskárny

Externí ovládací panel tiskárny.Externí ovládací panel pro tiskárny řady SQUIX 6 umožňuje ovládat tiskárnu ze vzdáleného místa přes rozhraní USB2.0. Je volitelně dodáván s kabelem o délce 1,8m, 3m a 5m.







Antistatický kartáč

Antistatický kartáč pro odvedení statického náboje.Tiskárny mohou být jednoduše vybaveny antistatickým kartáčem při potiskování materiálů podporujících vytváření nežádoucích elektrostatických nábojů, které způsobující problémy s řádným vedením potiskovaného materiálu.





Specielní senzory etiket

Optický senzor mezer mezi etiketami.K tiskárnám lze dodat upravené verze optického senzoru mezer mezi etiketami pro konkrétní specielní materiály. Např. pro pás materiálu s reflexními značkami shora, lze dodat senzor se snímáním značek shora.







Aplikátor etiket

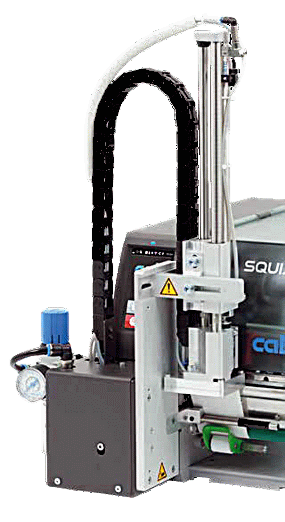

Pneumatický alikátor etiket S1000.Tiskárny řady SQUIX 6 mohou být vybaveny mechanickým nebo pneumatickým aplikátorem etiket. Tiskne a lepí etikety na výrobky nebo balíky.

Mechanický alikátor etiket S5104.



























Vstup dat z klávesnice, snímače čárového kódu ale i z váhy.

Zadávání vstupních datPro zadávání vstupních dat do tiskárny není počítač nezbytný ! Stačí pouze připojit externí standardní  klávesnici PC nebo snímač čárového kódu přes standardní rozhraní USB nebo váhu. Pak můžete snímat čárové kódy, zadávat data z klávesnice nebo vážit zboží. Pro uchování formátů etiket lze s výhodou využít paměťové karty. Formát etikety se načítá z paměťové karty a proměné lze zadat z klávesnice nebo sejmout snímačem čárového kódu.









Paměťová karta

Paměťová karta typu SDS paměťovou kartou typu SD  (do 512 GB) lze provozovat tiskárny zcela autonomně bez PC. Formáty etiket jsou nahrány z počítače PC do karty a můžou být vyvolány kdykoliv pomocí dotykového displeje nebo klávesnice na tiskárně.





Spotřební materiál

Tiskové materiályBarvící pásky - ribonyPotiskovat lze pásy etiket, kartiček nebo souvislé materiály. Materiál může být papír, termopapír (tisk bez barvící pásky) a různé plastové materiály. Pro potisk jednotlivých materiálů existuje celá škála typů barvících pásek včetně barevných (tiskne se vždy jednou barvou).







Specielní programy pro tisk etiket

Cablabel S3EasylabelPokud máte nadstandardní požadavky na přípravu etiket můžete s tiskárnou využít i specializované editory etiket. např. program PrintLabel (český), Cablabel S3 (zahraniční),  Easylabel (zahraniční), Codesoft (zahraniční) a NiceLabel (zahraniční).

  Codesoft          NiceLabel

Technická specifikace tiskáren řady SQUIX 6


Stažení originálního informačního
 letáku tiskáren řady SQUIX 6 (anglicky)
(1262 KB .pdf)*


Stažení originálního informačního
 letáku tiskáren řady SQUIX 6 (německy)
(1265 KB .pdf)*
