Mechanický aplikátor etiket s vakuovým pásem Typu 5426C pro tisk a aplikaci etiket v reálném čase

Mechanický
aplikátor etiket s vakuovým pásem typu 5426C od firmy Cab
nabízí v kombinaci s tiskárnou řady Hermes C
6L-3 řešení pro automatické i
poloautomatické nalepování etiket na obaly i výrobky. Výrobky jsou
v poloautomatickém režimu práce aplikátoru manuelně obsluhou umísťovány
do aplikačního stojanu, který zajišťuje přesnou polohu vůči aplikátoru
a pohyb předmětu. Následně obsluha ručně např. stiskem tlačítka
zahájí vlastní cyklus aplikace etikety na výrobek.
Pokud je aplikátor součástí automatické výrobní linky může aplikátor
zajišťovat automatickou aplikaci etiket na výrobky.
Mechanický aplikátor je určen pro střední i velké etikety. Jednoduchá instalace - mechanický aplikátor
se jednoduše uchytí na bok tiskárny.
Etikety lze aplikátorem aplikovat pouze na stejně vysoké předměty. Etiketa
je na odlepovací hraně tiskárny odlepena z podkladového
materiálu a převzata mechanickým aplikátorem s vakuovým pásem a přesunuta
vakuovým pásem pod aplikační váleček a pomocí přítlačného aplikačního
válečku přilepena na pohybující se předmět.
Jednoduché seřízení aplikátoru pomocí několika šroubů. Seřízení spočívá
v nastavení správné polohy odlepení etikety a vhodné rychlosti vakuového pásu.
Pro kontrolu celého procesu polepení a synchronizaci s výrobní linkou je
tiskárna vybavena PLC rozhraním. Toto rozhraní poskytuje veškeré potřebné
informace o stavu tiskárny i aplikátoru a umožňuje řídit zahájení a průběh
aplikace etikety na polepovaný předmět.
Mechanický aplikátor typu 5426C pro tiskárny Hermes C:
Typ
|
5426C
|
Přítlačný s aplikačním válečkem
|
Popis funkce |
Při lepení vyvíjí mírný tlak na
polepovaný předmět.
Během pracovního cyklu aplikátoru musí být polepovaný předmět v pohybu. Polepované předměty musí mít
stejnou
výšku.
Etiketa je po vytištění částečně vysunuta z vakuového pásu
pod aplikačním válečkem. Následně je pohybujícím se předmětem
odebrána z mechanického aplikátoru. Řádné přilepení zajišťuje
aplikační váleček. |
Šířka etikety |
46 - 174 mm |
Výška etikety |
80 - 356 mm |
Rychlost vakuového pásu |
100 - 500 mm/s - Nemusí se shodovat s nastavenou rychlostí
tisku tiskárny ! |
Maximální rychlost polepovaného předmětu na dopravním
pásu |
0,3 m/s |
Minimální vzdálenost mezi předměty |
0,6 m |

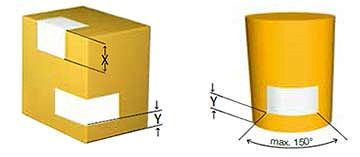

Maximální délka zahnutí etikety přes
hranu |
X = 180 mm |
Minimální vzdálenost etikety od dopravního pásu při
polepování z boku |
Y = 20 mm |
Počet nalepených etiket |
cca 15 etiket za minutu (při výšce etikety 100 mm a
rychlosti tisku 100 mm/ s) |
Požadovaný tvar povrchu předmětu |
plochý, hrana, válec |
Orientace mechaniky tiskárny |
levá (F) |
Výška předmětu
|
Proměnná |
- |
Pevná |
* |
Stav předmětu při polepování
|
V klidu |
- |
V pohybu |
* |
V rotačním pohybu |
* |
Směr aplikace etikety na předmět
|
Vertikální shora |
* |
Vertikální zdola |
- |
Horizontální |
* |
Přes hranu |
* |
Volitelné příslušenství
tiskárny s aplikátorem
Pevný stojan
Podle
požadavků zákazníka může být tiskárna Hermes C s aplikátorem umístěna
na jednoduchém pevném stojanu nad výrobní linkou. Přesnou pozici tiskárny
na stojanu lze nastavit a zajistit pomocí dvou šroubů.
Montážní držák
Tiskárna
Hermes C s aplikátorem je uchycena ke stojanu pomocí montážního držáku.
Který zajistí spolehlivé a přesné uchycení tiskárny. Použitý hliníkový
profil 50x50 mm.
Variabilní stojan 1622 Hermes C
Stojan
1622 Hermes C umožňuje snadné nasazení tiskárny s aplikátorem etiket
na libovolné automatizované výrobní lince, kde je potřeba pravidelně měnit
polohu tiskárny vůči výrobní lince.
Má velkou stabilitu. Umožňuje
snadné a přesné seřízení a přizpůsobení polohy tiskárny Hermes C
s aplikátorem vůči polepovanému předmětu
na dané výrobní lince. Nastavitelné nožičky umožňují přesné usazení
stojanu i na nerovnou podlahu. Vlastní tiskárna je připevněna k seřiditelnému montážnímu
držáku tiskárny Hermes C.
|
Variabilní stojan 1622 Hermes C
|
Základní rám |
Nastavitelné nožičky |
Nastavení polohy tiskárny |
Montážní rameno se seřizovacími kličkami v ose x a z |
Max. zatížitelnost na ramenu délky
100 mm |
75 kg |
Hmotnost stojanu |
40 kg |
Max. výška pro aplikaci etiket |
1100 mm |
Variabilní stojan 1221 Hermes C
Stojan
1622 Hermes C umožňuje snadné nasazení tiskárny s aplikátorem etiket
na libovolné automatizované výrobní lince v horizontální poloze, se snadno
seřiditelnou výškou stojenu.
Má velkou stabilitu. Umožňuje
snadné a přesné seřízení a přizpůsobení polohy tiskárny Hermes C
s aplikátorem vůči polepovanému předmětu
na dané výrobní lince. Nastavitelné nožičky umožňují přesné usazení
stojanu i na nerovnou podlahu. Vlastní tiskárna je připevněna k seřiditelnému montážnímu
držáku tiskárny Hermes C.
|
Variabilní stojan 1221 Hermes C
|
Základní rám |
Nastavitelné nožičky |
Nastavení polohy tiskárny |
Montážní rameno se seřizovacími kličkami v ose x a z |
Max. zatížitelnost na ramenu délky
100 mm |
75 kg |
Hmotnost stojanu |
40 kg |
Max. výška pro aplikaci etiket |
960 mm |
Ukázky instalace tiskárny Hermes C s aplikátorem na variabilní stojan

Ruční/ Nožní aktivační tlačítko
Pro
poloautomatický provoz aplikátoru lze dodat ruční nebo nožní aktivační
tlačítko. Stiskem aktivačního tlačítka připojenému k tiskárně s aplikátorem
lze ručně zahájit cyklus vytištění a
nalepení etikety na polepovaný předmět.
Optická závora
Pro
automatický provoz aplikátoru na automatické výrobní lince lze dodat
optickou závoru. Předmět na výrobním pásu zahájí cyklus automatického
polepení etiketou přerušením paprsku optické závory.
|
